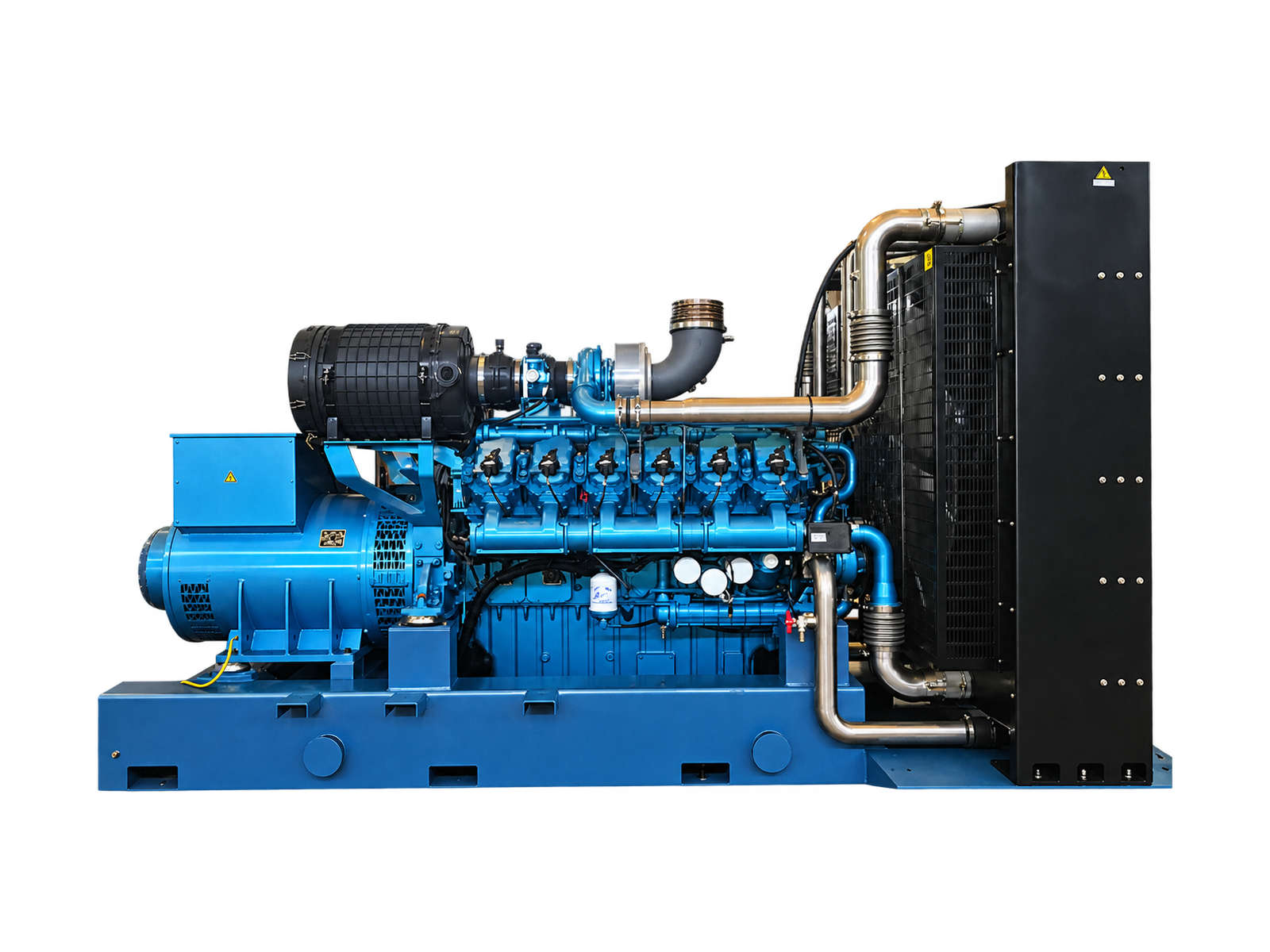

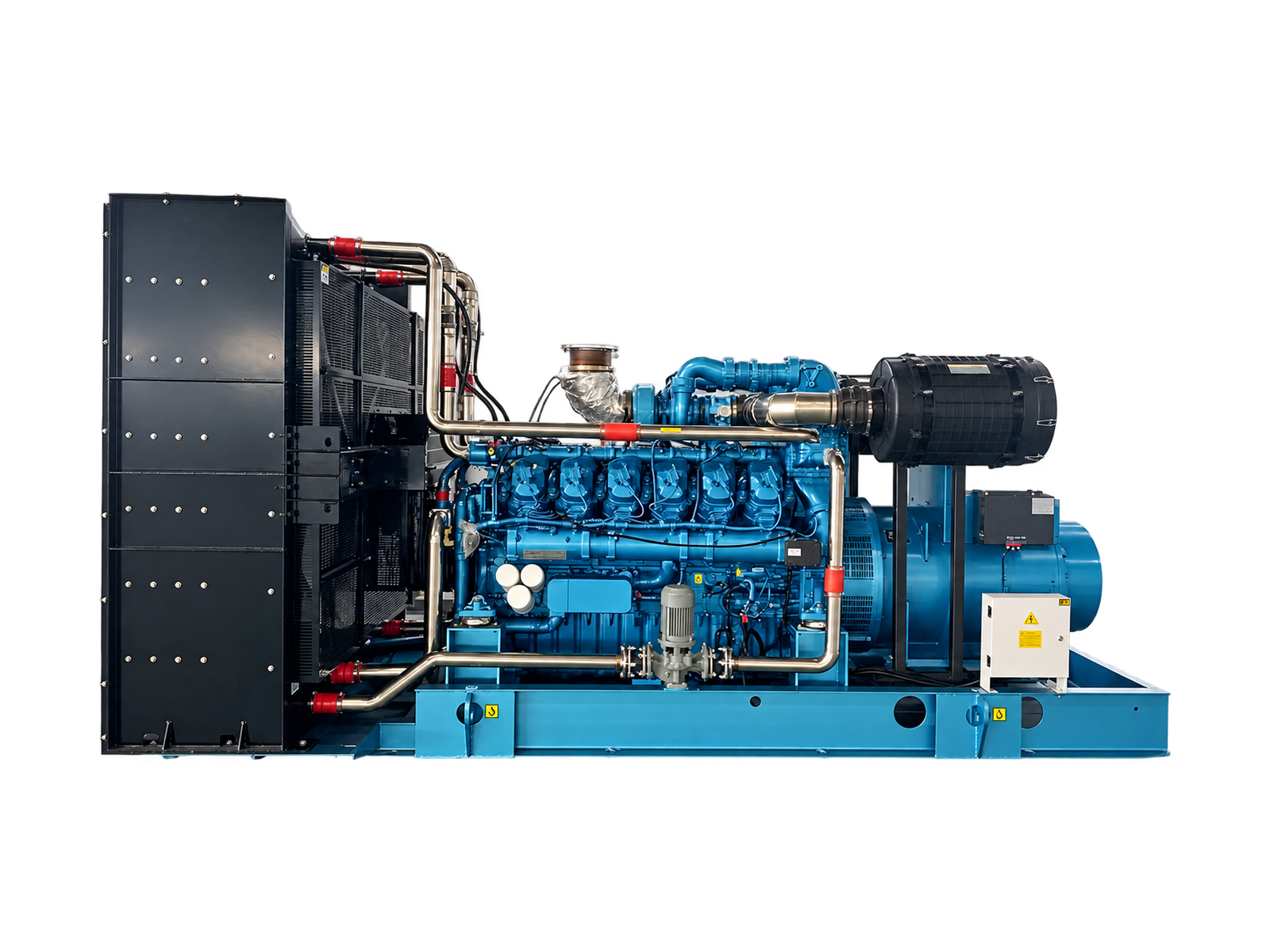

AJG-500W

AJG-500W — газопоршневая электростанция для собственного энергоснабжения промышленной площадки. Номинальные 400 кВт дают ориентир для проекта предприятия с крупной технологической нагрузкой, где выбор станции связан с графиком потребления и параметрами газа.

В составе установки — двигатель Weichai 12M26D605E300NG объемом 31,8 л и альтернатор FIRST ALL QYII5F. Номинальная электрическая мощность составляет 400 кВт; максимальная — 500 кВт. Значения мощности указаны для газа с долей метана от 90%.

Управление DEIF объединяет запуск и остановку, измерение рабочих параметров и аварийную сигнализацию. Ручной и автоматический режимы позволяют организовать управление под задачи объекта.

Газовая система включает смеситель Venturi Woodward и высокоэнергетическое зажигание. Для размещения можно выбрать исполнение из представленных в карточке модели.

Сопоставьте стоимость генерации с действующим тарифом: расчет по цене газа и часам работы покажет, какой экономический результат возможен на вашем объекте.

Модель Weichai на 400 кВт. Установка комплектуется двигателем 12M26D605E300NG и альтернатором QYII5F. Открытое, кожухное и контейнерное исполнения дают выбор компоновки на объекте.

Жидкостное охлаждение и наддув. Двигатель Weichai 12M26D605E300NG объемом 31,8 л оснащен системой отвода тепла. Турбокомпрессор подает воздух под давлением, а интеркулер охлаждает его перед поступлением в двигатель — эти узлы входят в состав установки.

Бесщеточный альтернатор. FIRST ALL QYII5F имеет систему самовозбуждения и изоляцию класса H. В конструкции отсутствует щеточный узел, требующий контроля износа щеток. Электрическая часть имеет собственную маркировку для точного выбора комплектующих.

Управление под задачи объекта. DEIF поддерживает ручной и автоматический режимы, запуск и остановку установки. Измерение рабочих данных и аварийная сигнализация помогают оператору следить за состоянием оборудования с одной панели.

Обмен данными с объектом. RS485, Modbus и CAN дают основу для подключения к системе диспетчеризации. Перечень доступных сигналов согласовывается при интеграции, чтобы оператор получал нужную информацию о работе установки.

Подготовка топливной смеси. Смеситель Venturi Woodward смешивает газ с воздухом перед подачей в двигатель. Высокоэнергетическое зажигание обеспечивает воспламенение смеси. Эти узлы входят в состав газовой системы установки.

Размещение по исходным данным. Для открытой установки указаны размеры 4200 × 2000 × 2200 мм; масса 7300 кг. Их учитывают при планировке площадки.

Для AJG-500W предусмотрены исполнения на открытой раме, в шумозащитном кожухе и в контейнере. Компоновка выбирается с учетом места установки, доступа для обслуживания и требований проекта.

На открытой раме. Вариант для подготовленного помещения с организованными вентиляцией, отводом выхлопных газов и газоснабжением. Открытая компоновка обеспечивает доступ к основным узлам при осмотре и обслуживании.

В шумозащитном кожухе. Вариант для проекта с требованиями к снижению шума. Шумозащитная оболочка окружает агрегат; при размещении сохраняют доступ для обслуживания и необходимый воздухообмен.

В контейнере. Вариант для размещения оборудования отдельным модулем на подготовленной площадке. Контейнер позволяет выделить зону генерации за пределами производственного помещения.

Состав вентиляции, выхлопной системы, обогрева и дополнительного оснащения согласовывается для выбранного исполнения. Климатические условия и требования по шуму учитываются в проекте.
