AJG-360Y

AJG-360Y — газопоршневая электростанция для промышленной генерации с выбором исполнения. Номинальные 288 кВт позволяют рассмотреть модель для производства с развитой электрической нагрузкой и заранее сопоставить размещение в здании, кожухе или контейнере.

В составе установки — двигатель Yuchai YC6TD600N-D30 объемом 19,60 л и альтернатор FIRST ALL QYII5C. Номинальная электрическая мощность составляет 288 кВт; максимальная — 360 кВт. Мощность приведена для газа с содержанием метана не менее 90%.

Управление DEIF объединяет запуск и остановку, измерение рабочих параметров и аварийную сигнализацию. Ручной и автоматический режимы позволяют организовать управление под задачи объекта.

Газовая система включает смеситель Venturi Woodward и высокоэнергетическое зажигание. Для размещения можно выбрать исполнение из представленных в карточке модели.

Сопоставьте стоимость генерации с действующим тарифом: расчет по цене газа и часам работы покажет, какой экономический результат возможен на вашем объекте.

Три исполнения одной модели. Открытая рама, шумозащитный кожух и контейнер позволяют сопоставить разные компоновки энергоцентра, сохраняя выбранную платформу Yuchai и номинал 288 кВт.

Жидкостное охлаждение и наддув. Двигатель Yuchai YC6TD600N-D30 объемом 19,60 л оснащен системой отвода тепла. Турбокомпрессор подает воздух под давлением, а интеркулер охлаждает его перед поступлением в двигатель — эти узлы входят в состав установки.

Альтернатор FIRST ALL QYII5C. Бесщеточная конструкция с самовозбуждением и изоляцией класса H не требует замены щеток. Его маркировка позволяет точно определить электрическую часть при согласовании поставки и последующем обслуживании.

Управление под задачи объекта. DEIF поддерживает ручной и автоматический режимы, запуск и остановку установки. Измерение рабочих данных и аварийная сигнализация помогают оператору следить за состоянием оборудования с одной панели.

Обмен данными с объектом. RS485, Modbus и CAN дают основу для подключения к системе диспетчеризации. Перечень доступных сигналов согласовывается при интеграции, чтобы оператор получал нужную информацию о работе установки.

Газовая система Woodward. Смеситель Venturi формирует газовоздушную смесь для двигателя, а высокоэнергетическое зажигание обеспечивает ее воспламенение. Комплектация объединяет узлы смесеобразования и зажигания в составе одной установки.

Размещение по исходным данным. Для открытой установки указаны размеры 3800 × 1600 × 2000 мм; масса 4500 кг. Их учитывают при планировке площадки.

Для AJG-360Y предусмотрены исполнения на открытой раме, в шумозащитном кожухе и в контейнере. Компоновка выбирается с учетом места установки, доступа для обслуживания и требований проекта.

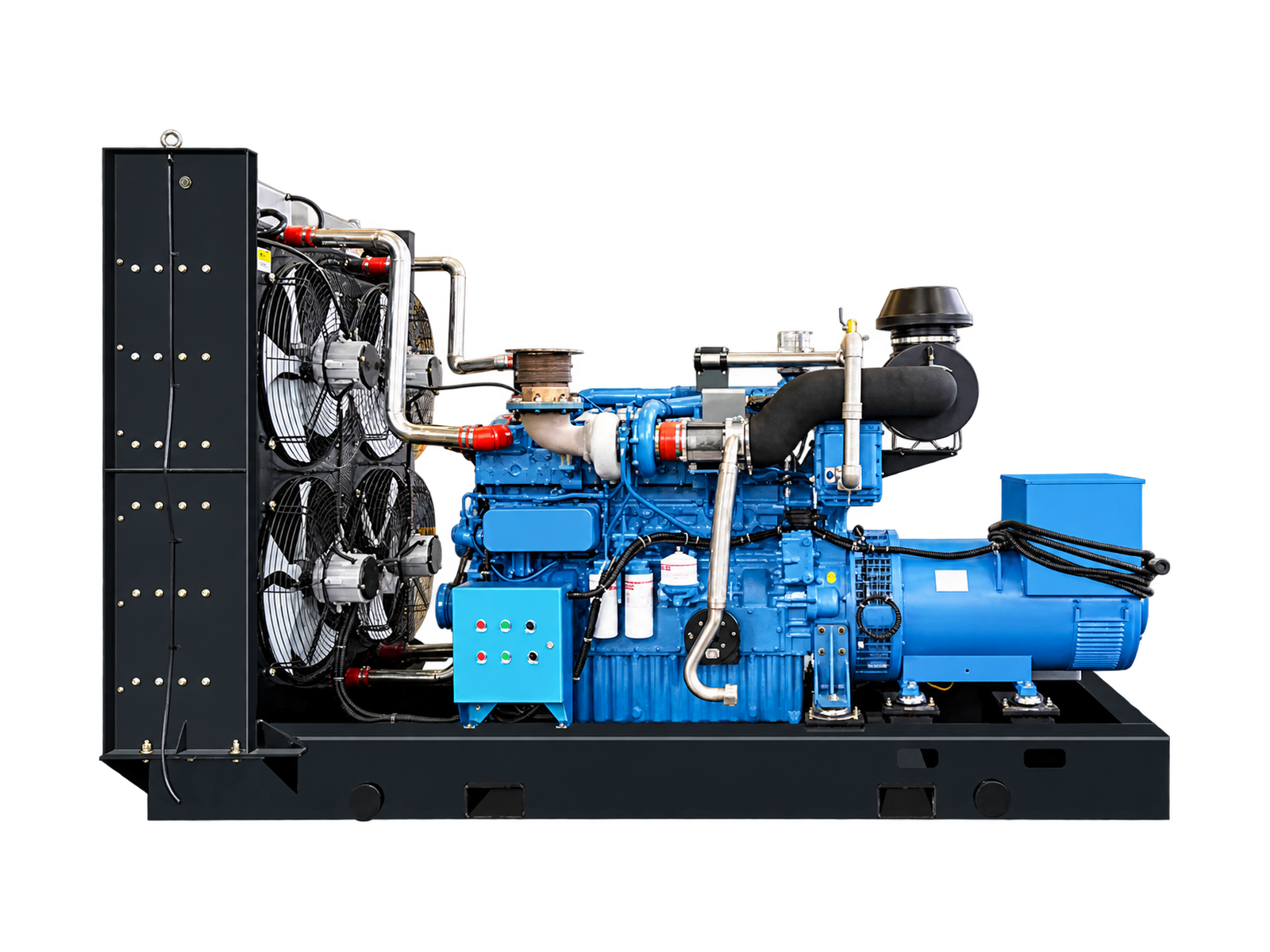

На открытой раме. Вариант для подготовленного помещения с организованными вентиляцией, отводом выхлопных газов и газоснабжением. Открытая компоновка обеспечивает доступ к основным узлам при осмотре и обслуживании.

В шумозащитном кожухе. Вариант для проекта с требованиями к снижению шума. Шумозащитная оболочка окружает агрегат; при размещении сохраняют доступ для обслуживания и необходимый воздухообмен.

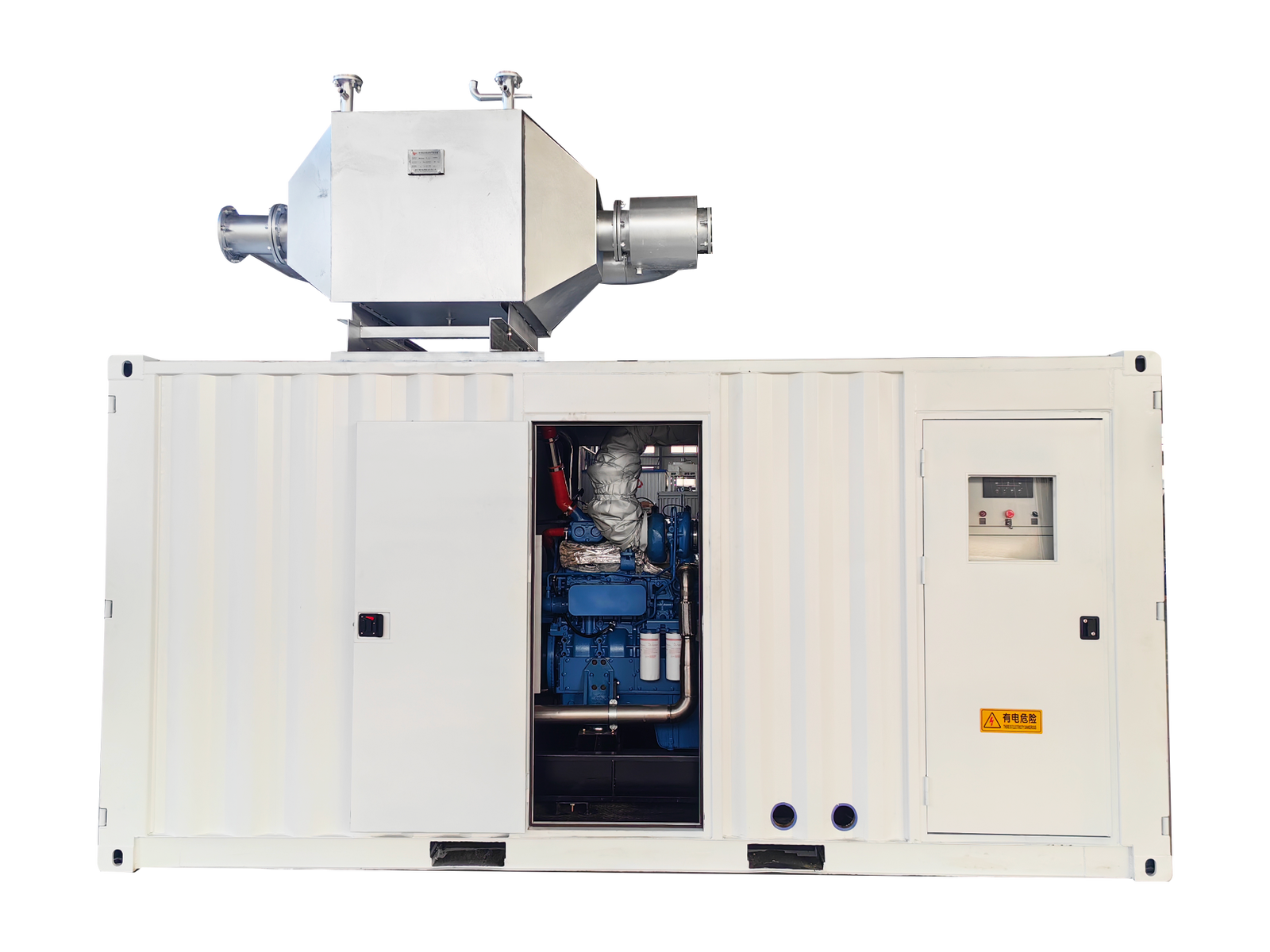

В контейнере. Вариант для размещения оборудования отдельным модулем на подготовленной площадке. Контейнер позволяет выделить зону генерации за пределами производственного помещения.

Состав вентиляции, выхлопной системы, обогрева и дополнительного оснащения согласовывается для выбранного исполнения. Климатические условия и требования по шуму учитываются в проекте.
