AJG-360C

AJG-360C — газопоршневая электростанция для энергоснабжения предприятия на базе Cummins. Модель с номиналом 288 кВт можно рассмотреть для технологической площадки, которой необходима собственная генерация и выбор между тремя вариантами размещения.

Номинальная мощность — 288 кВт, максимальная — 360 кВт. Установка объединяет двигатель Cummins K19N-G3 рабочим объемом 18,9 л и альтернатор FIRST ALL QYII5C. Мощность приведена для газа с содержанием метана не менее 90%.

Управление DEIF объединяет запуск и остановку, измерение рабочих параметров и аварийную сигнализацию. Ручной и автоматический режимы позволяют организовать управление под задачи объекта.

Газовая система включает смеситель Venturi Woodward и высокоэнергетическое зажигание. Для размещения можно выбрать исполнение из представленных в карточке модели.

Экономику проекта рассчитывают по вашему тарифу, цене газа и графику нагрузки. Это позволяет оценить собственную генерацию в конкретных условиях предприятия еще до покупки оборудования.

Платформа Cummins в классе 288 кВт. Двигатель K19N-G3 входит в определенную комплектацию вместе с альтернатором QYII5C. Доступные исполнения позволяют увязать агрегат с планировкой объекта.

Жидкостное охлаждение и наддув. Двигатель Cummins K19N-G3 объемом 18,9 л оснащен системой отвода тепла. Турбокомпрессор подает воздух под давлением, а интеркулер охлаждает его перед поступлением в двигатель — эти узлы входят в состав установки.

Альтернатор FIRST ALL QYII5C. Бесщеточная конструкция с самовозбуждением и изоляцией класса H не требует замены щеток. Его маркировка позволяет точно определить электрическую часть при согласовании поставки и последующем обслуживании.

Управление под задачи объекта. DEIF поддерживает ручной и автоматический режимы, запуск и остановку установки. Измерение рабочих данных и аварийная сигнализация помогают оператору следить за состоянием оборудования с одной панели.

Обмен данными с объектом. RS485, Modbus и CAN дают основу для подключения к системе диспетчеризации. Перечень доступных сигналов согласовывается при интеграции, чтобы оператор получал нужную информацию о работе установки.

Газовая система Woodward. Смеситель Venturi формирует газовоздушную смесь для двигателя, а высокоэнергетическое зажигание обеспечивает ее воспламенение. Комплектация объединяет узлы смесеобразования и зажигания в составе одной установки.

Размещение по исходным данным. Для открытой установки указаны размеры 4200 × 1900 × 2100 мм; масса 3900 кг. Их учитывают при планировке площадки.

Для AJG-360C предусмотрены исполнения на открытой раме, в шумозащитном кожухе и в контейнере. Компоновка выбирается с учетом места установки, доступа для обслуживания и требований проекта.

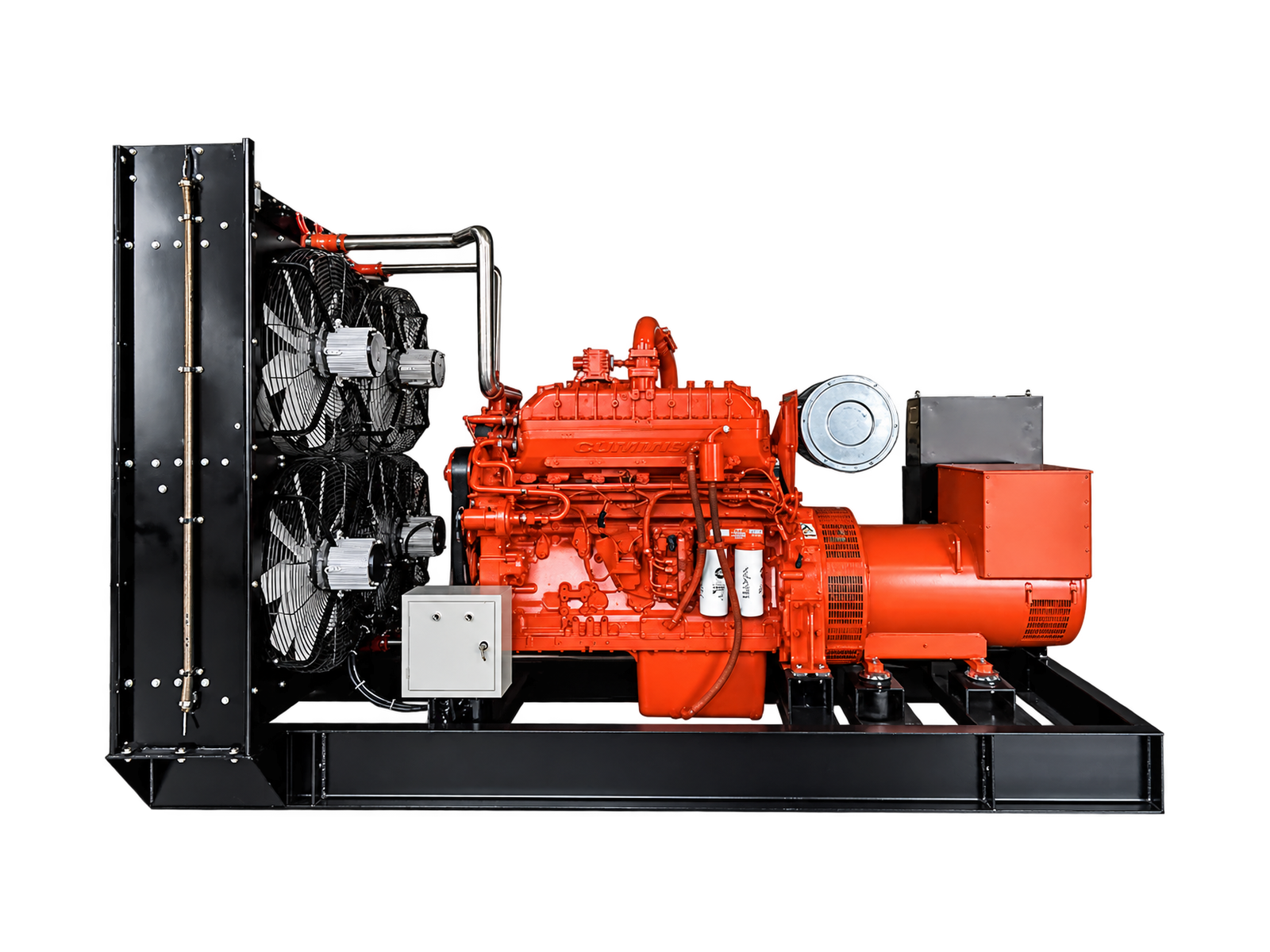

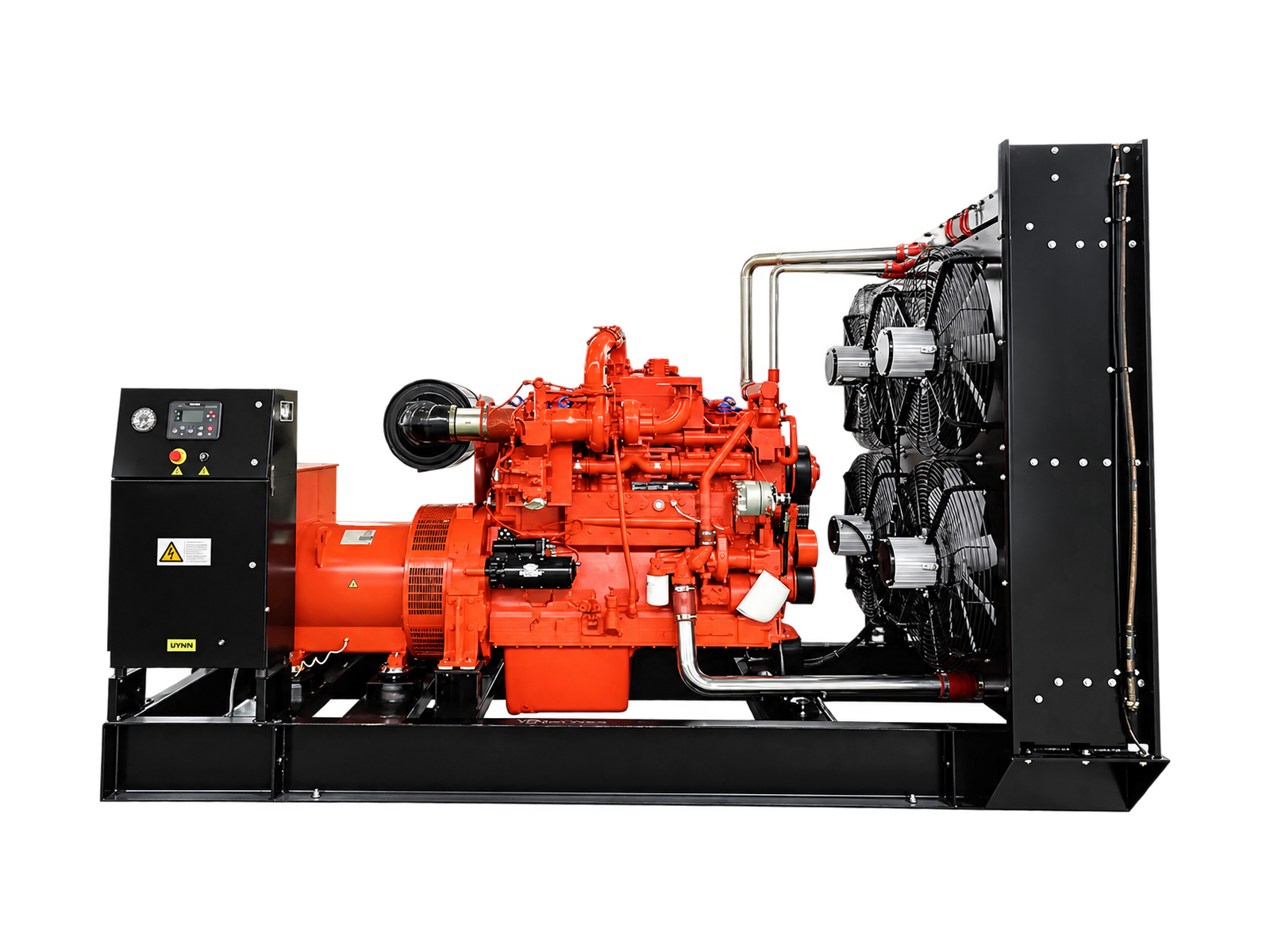

На открытой раме. Вариант для подготовленного помещения с организованными вентиляцией, отводом выхлопных газов и газоснабжением. Открытая компоновка обеспечивает доступ к основным узлам при осмотре и обслуживании.

В шумозащитном кожухе. Вариант для проекта с требованиями к снижению шума. Шумозащитная оболочка окружает агрегат; при размещении сохраняют доступ для обслуживания и необходимый воздухообмен.

В контейнере. Вариант для размещения оборудования отдельным модулем на подготовленной площадке. Контейнер позволяет выделить зону генерации за пределами производственного помещения.

Состав вентиляции, выхлопной системы, обогрева и дополнительного оснащения согласовывается для выбранного исполнения. Климатические условия и требования по шуму учитываются в проекте.
