AJG-120W

AJG-120W — газопоршневая электростанция для энергоснабжения предприятия среднего масштаба. Номинальные 96 кВт дают возможность рассмотреть ее для отдельной технологической линии, комплекса мастерских или коммерческого объекта с газоснабжением.

Номинальная мощность — 96 кВт, максимальная — 120 кВт. Установка объединяет двигатель Weichai WP10E132E300NG рабочим объемом 9,7 л и альтернатор FIRST ALL QYII3F. Значения мощности указаны для газа с долей метана от 90%.

Автоматика DEIF отвечает за запуск, остановку и контроль рабочих данных. Предусмотрены ручной и автоматический режимы, аварийная сигнализация и обмен данными через RS485, Modbus и CAN.

В газовой системе применены смеситель Venturi Woodward и высокоэнергетическое зажигание. Исполнение подбирается с учетом планировки площадки и доступа для обслуживания.

Экономику проекта рассчитывают по вашему тарифу, цене газа и графику нагрузки. Это позволяет оценить собственную генерацию в конкретных условиях предприятия еще до покупки оборудования.

Выбор в классе около 100 кВт. Номинал 96 кВт подходит для рассмотрения в проектах с соответствующим потреблением. Основой служит двигатель Weichai WP10E132E300NG объемом 9,7 л.

Жидкостное охлаждение и наддув. Двигатель Weichai WP10E132E300NG объемом 9,7 л оснащен системой отвода тепла. Турбокомпрессор подает воздух под давлением, а интеркулер охлаждает его перед поступлением в двигатель — эти узлы входят в состав установки.

Бесщеточный альтернатор. FIRST ALL QYII3F имеет систему самовозбуждения и изоляцию класса H. В конструкции отсутствует щеточный узел, требующий контроля износа щеток. Электрическая часть имеет собственную маркировку для точного выбора комплектующих.

Управление под задачи объекта. DEIF поддерживает ручной и автоматический режимы, запуск и остановку установки. Измерение рабочих данных и аварийная сигнализация помогают оператору следить за состоянием оборудования с одной панели.

Обмен данными с объектом. RS485, Modbus и CAN дают основу для подключения к системе диспетчеризации. Перечень доступных сигналов согласовывается при интеграции, чтобы оператор получал нужную информацию о работе установки.

Подготовка топливной смеси. Смеситель Venturi Woodward смешивает газ с воздухом перед подачей в двигатель. Высокоэнергетическое зажигание обеспечивает воспламенение смеси. Эти узлы входят в состав газовой системы установки.

Известные габариты. Открытое исполнение — 2800 × 950 × 1600 мм; масса 2000 кг. Это исходные данные для размещения на объекте и выбора способа доставки.

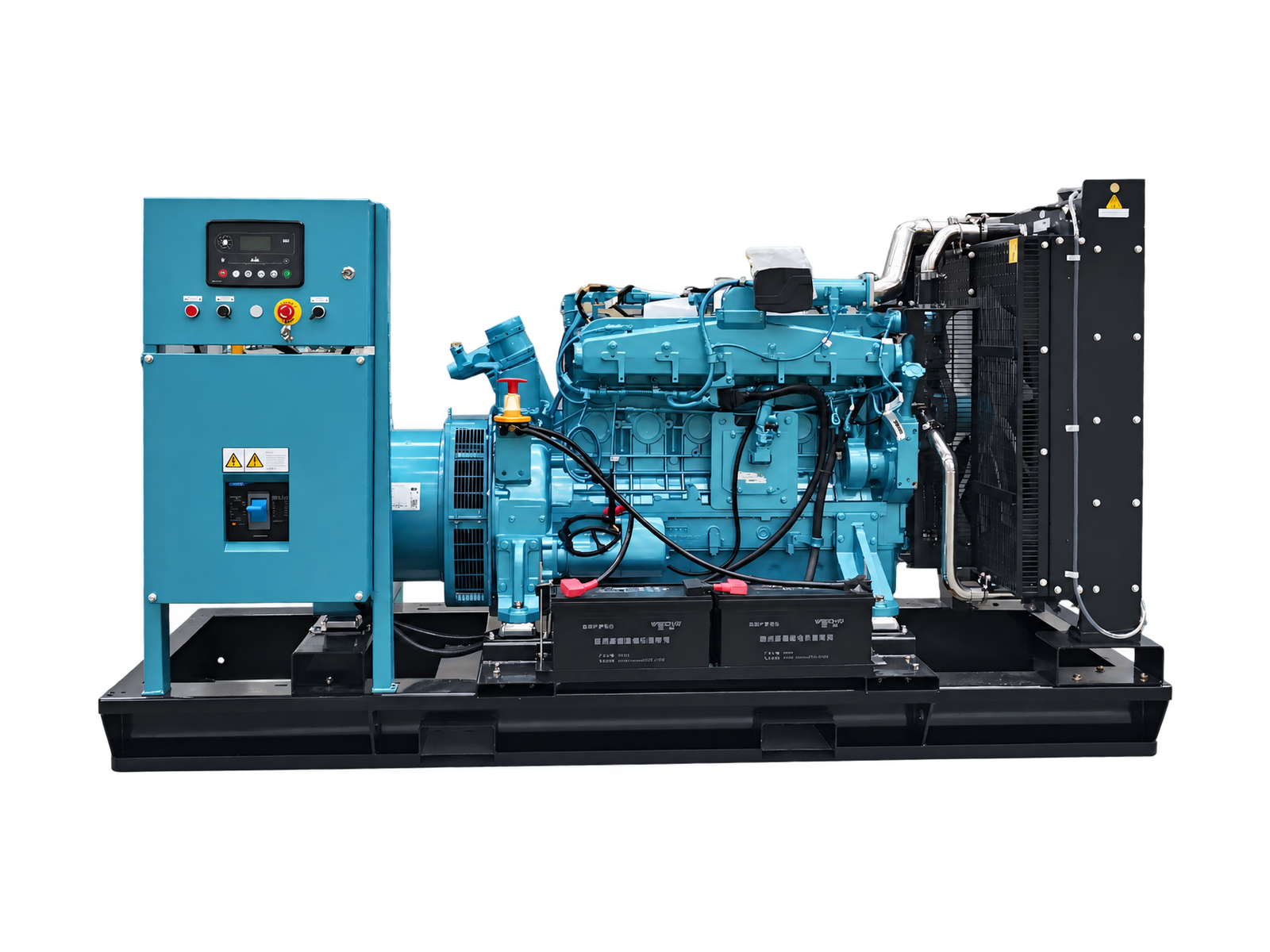

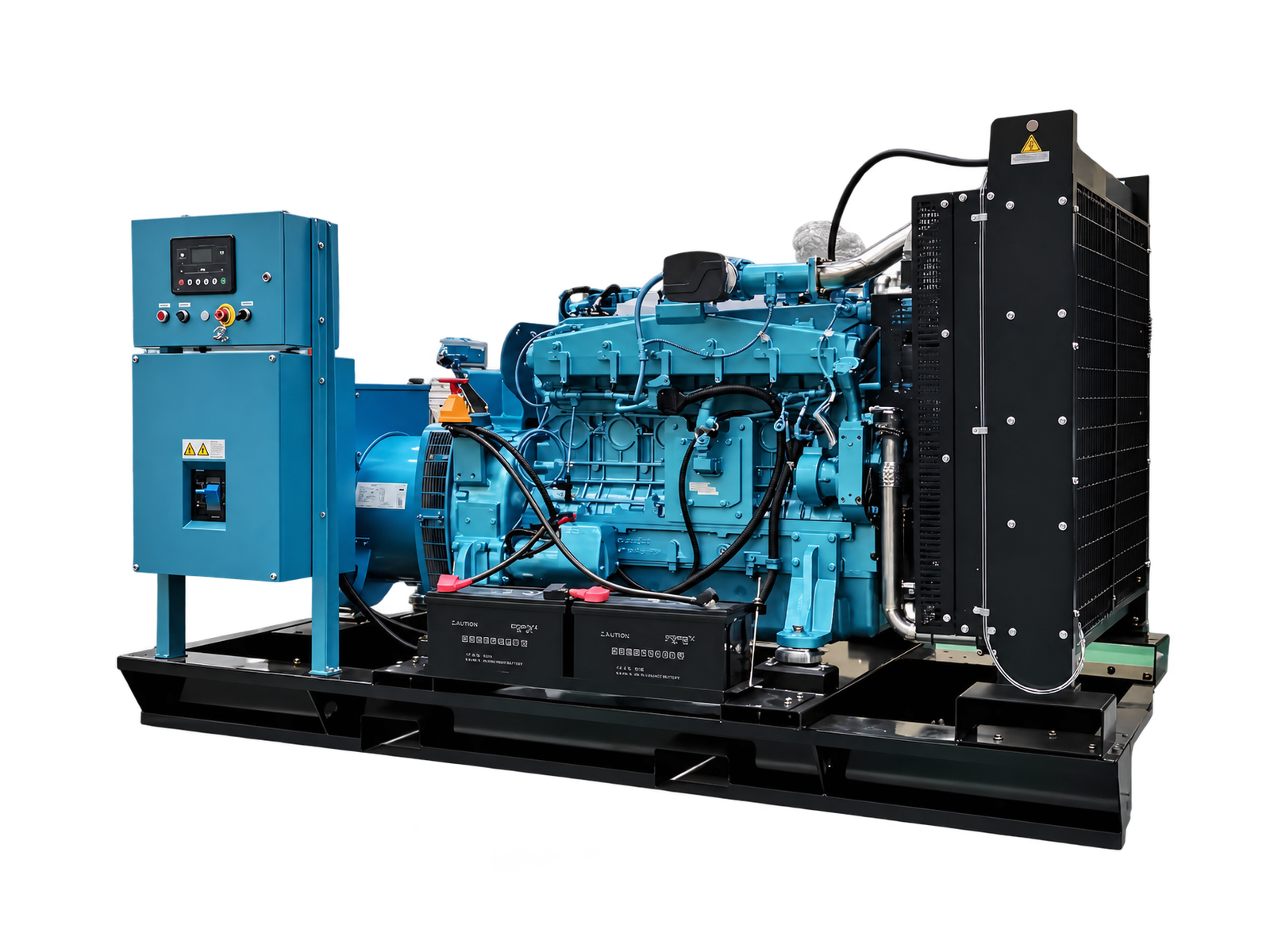

Для AJG-120W предусмотрены исполнения на открытой раме и в шумозащитном кожухе. Компоновка выбирается с учетом места установки, доступа для обслуживания и требований проекта.

На открытой раме. Вариант для подготовленного помещения с организованными вентиляцией, отводом выхлопных газов и газоснабжением. Открытая компоновка обеспечивает доступ к основным узлам при осмотре и обслуживании.

В шумозащитном кожухе. Вариант для проекта с требованиями к снижению шума. Шумозащитная оболочка окружает агрегат; при размещении сохраняют доступ для обслуживания и необходимый воздухообмен.

Состав вентиляции, выхлопной системы, обогрева и дополнительного оснащения согласовывается для выбранного исполнения. Климатические условия и требования по шуму учитываются в проекте.
