AJG-1000C

AJG-1000C — газопоршневая электростанция для газовой генерации на платформе Cummins K50. Номинальные 800 кВт позволяют рассмотреть ее для промышленного энергоцентра, в котором выбор двигателя и планировка площадки прорабатываются как единое решение.

Номинальная электрическая мощность составляет 800 кВт, максимальная — 1000 кВт. Основу установки составляют двигатель Cummins K50N-G10 объемом 50 л и альтернатор FIRST ALL QYII7A. Мощность приведена для газа с содержанием метана не менее 90%.

Система управления DEIF предусматривает ручной и автоматический режимы, запуск и остановку, контроль рабочих данных и аварийную сигнализацию. Для обмена данными указаны RS485, Modbus и CAN.

Смеситель Venturi Woodward и высокоэнергетическое зажигание входят в газовую систему. Формат размещения выбирается по условиям объекта.

Экономику проекта рассчитывают по вашему тарифу, цене газа и графику нагрузки. Это позволяет оценить собственную генерацию в конкретных условиях предприятия еще до покупки оборудования.

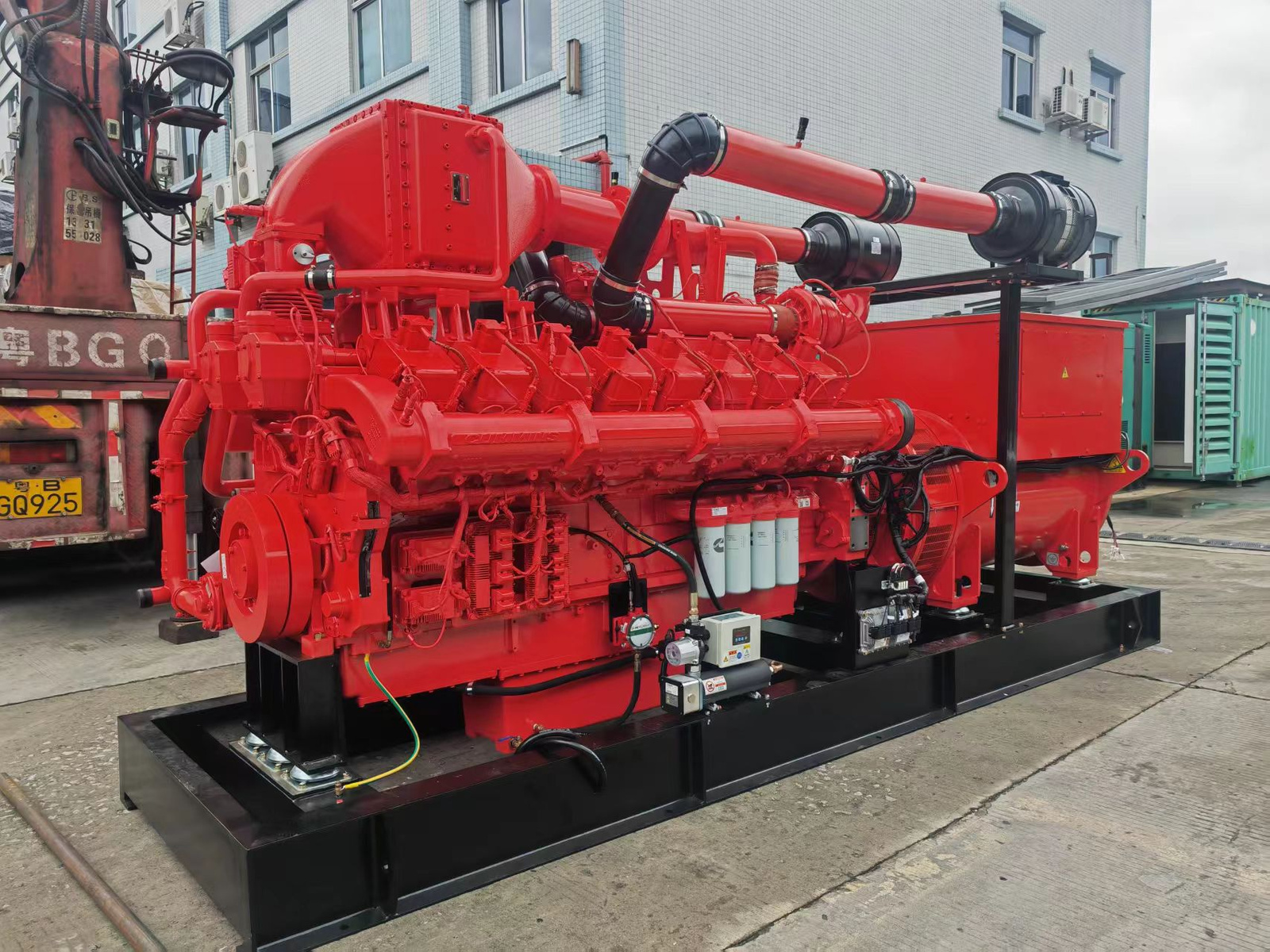

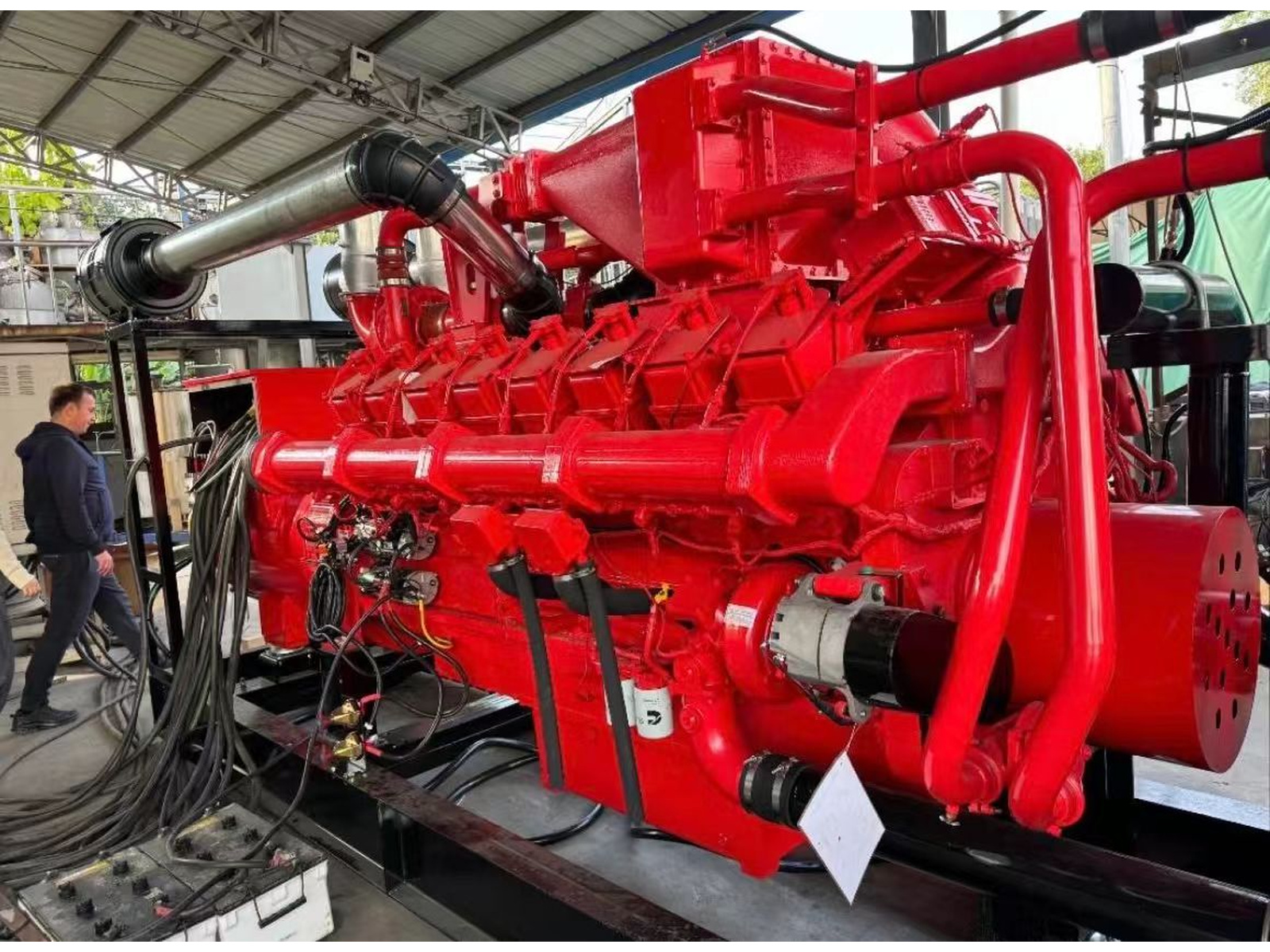

Двигательная платформа K50. Cummins K50N-G10 входит в состав установки на 800 кВт номинальной мощности. Версии на открытой раме и в контейнере дают два формата размещения.

Жидкостное охлаждение и наддув. Двигатель Cummins K50N-G10 объемом 50 л оснащен системой отвода тепла. Турбокомпрессор подает воздух под давлением, а интеркулер охлаждает его перед поступлением в двигатель — эти узлы входят в состав установки.

Альтернатор FIRST ALL QYII7A. Бесщеточная конструкция с самовозбуждением и изоляцией класса H не требует замены щеток. Его маркировка позволяет точно определить электрическую часть при согласовании поставки и последующем обслуживании.

Автоматика DEIF. Запуск и остановка, измерение рабочих данных и аварийная сигнализация объединены в системе управления. Доступны ручной и автоматический режимы — оператор выбирает предусмотренный проектом способ работы.

Подключение к диспетчеризации. В перечне средств связи указаны RS485, Modbus и CAN. Это дает основу для организации обмена данными с оборудованием объекта; состав передаваемых сигналов и настройки определяются при интеграции.

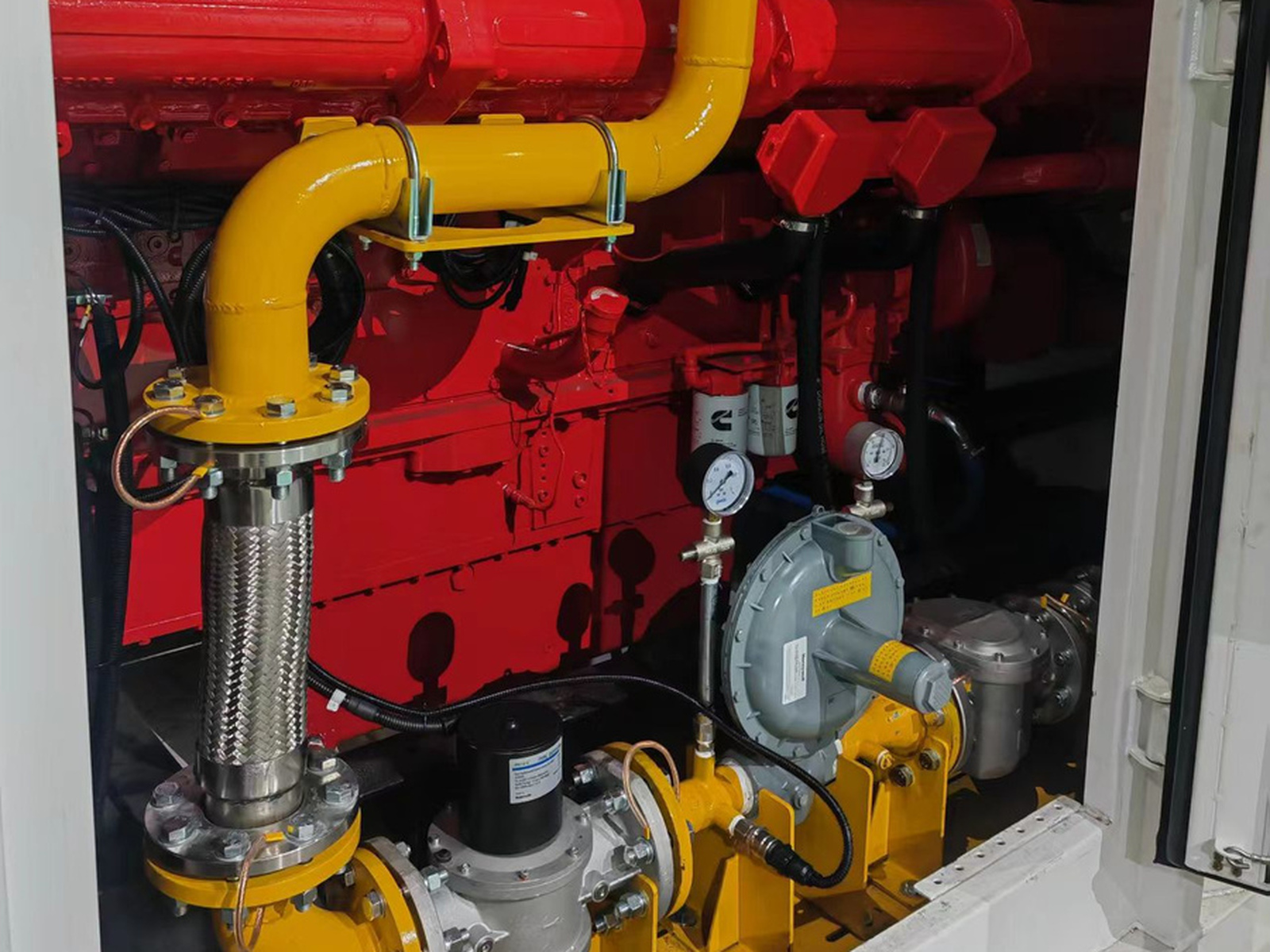

Подготовка топливной смеси. Смеситель Venturi Woodward смешивает газ с воздухом перед подачей в двигатель. Высокоэнергетическое зажигание обеспечивает воспламенение смеси. Эти узлы входят в состав газовой системы установки.

Планирование размещения. Открытое исполнение: 7000 × 2300 × 2400 мм; масса 15000 кг. Габариты и масса позволяют заранее увязать установку с планировкой площадки и организацией доставки.

Для AJG-1000C предусмотрены исполнения на открытой раме и в контейнере. Компоновка выбирается с учетом места установки, доступа для обслуживания и требований проекта.

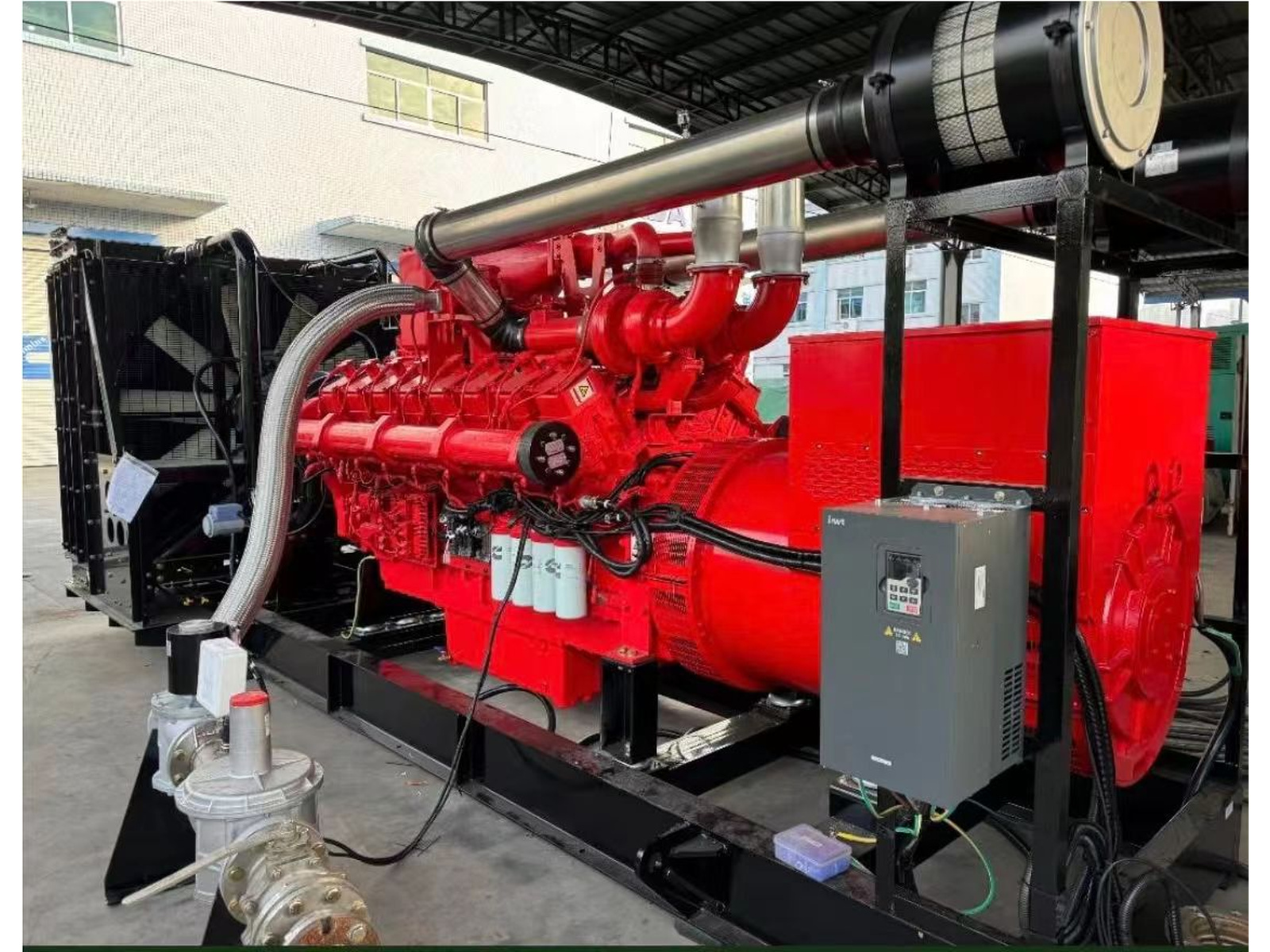

На открытой раме. Вариант для подготовленного помещения с организованными вентиляцией, отводом выхлопных газов и газоснабжением. Открытая компоновка обеспечивает доступ к основным узлам при осмотре и обслуживании.

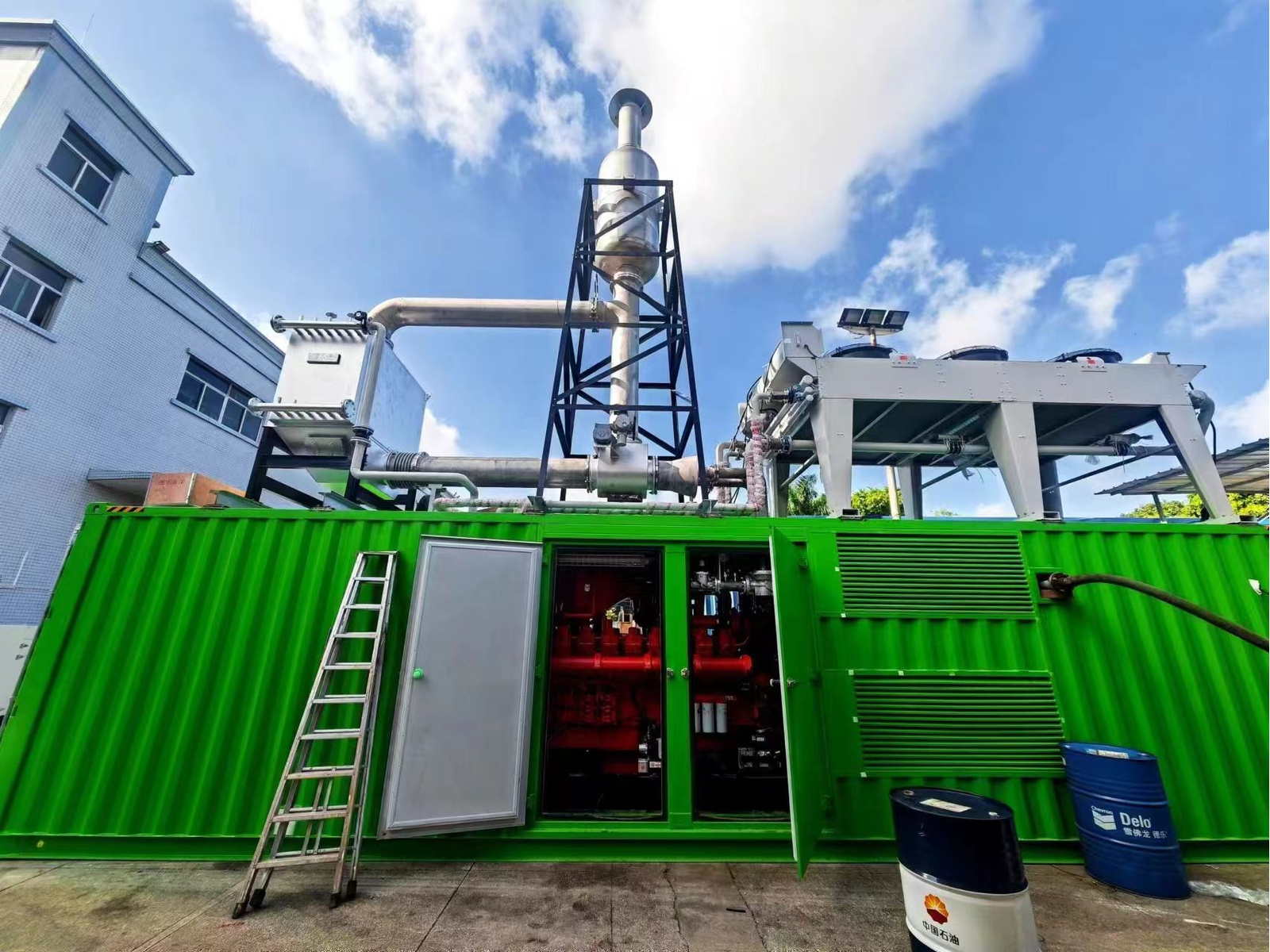

В контейнере. Вариант для размещения оборудования отдельным модулем на подготовленной площадке. Контейнер позволяет выделить зону генерации за пределами производственного помещения.

Состав вентиляции, выхлопной системы, обогрева и дополнительного оснащения согласовывается для выбранного исполнения. Климатические условия и требования по шуму учитываются в проекте.
